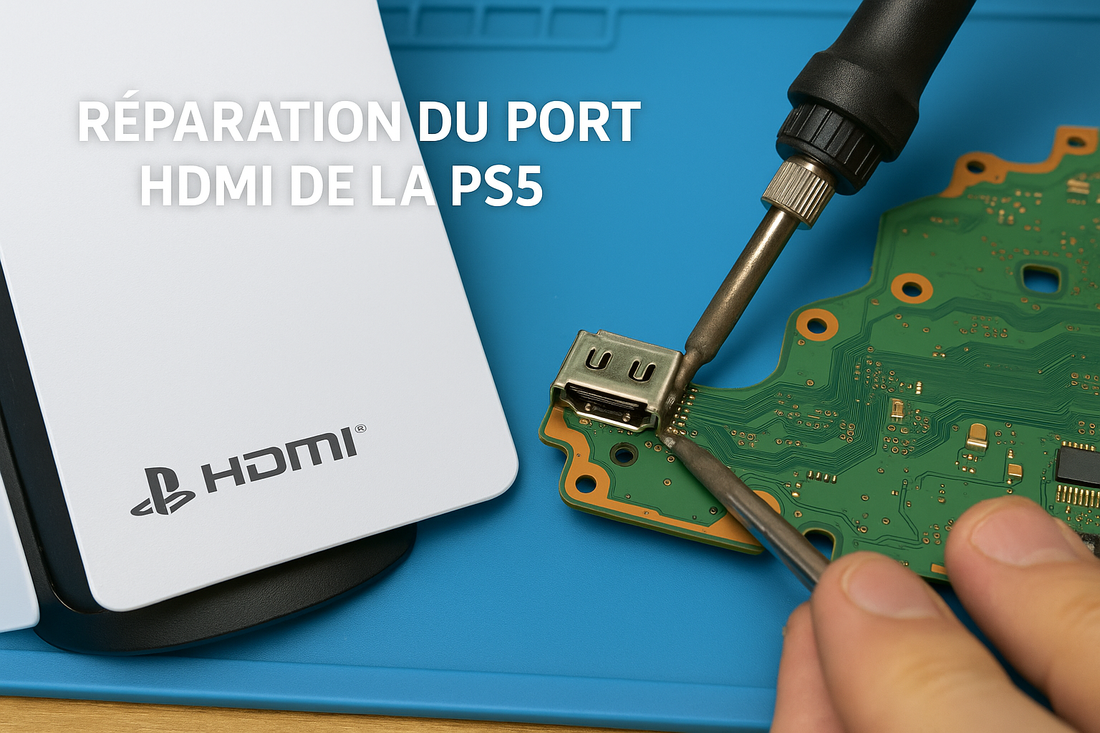

Comment diagnostiquer et réparer vous-même un port HDMI de PlayStation 5

Comment diagnostiquer et réparer vous-même un port HDMI de PlayStation 5

Votre PlayStation 5 ne transmet plus d’image ? Le port HDMI est souvent en cause. Avant de remplacer la console, apprenez à diagnostiquer la panne et à la réparer chez vous ! Ce guide étape par étape vous accompagnera du démontage à la soudure, en toute sécurité.

1. Pourquoi le port HDMI lâche

  • Usure mécanique : branchements répétés, torsions du câble.
  • Surchauffe interne : la PS5 peut chauffer au point de dessouder les contacts.
  • Chocs et chutes : impact sur la carte mère.

2. Matériel nécessaire

  • Fer à souder à pointe fine (25–30 W)
  • Fil d’étain 0,5 mm avec cœur flux
  • Pompe à dessouder ou tresse à dessouder
  • Tournevis Torx T8 et embouts cruciformes
  • Pince coupante, pince brucelle
  • Gants antistatiques et bracelet de mise à la terre

3. Étapes de démontage

  1. Coupez l’alimentation et débranchez tous les câbles.
  2. Retirez la coque : dévissez les vis Torx puis faites glisser les coques latérales.
  3. Localisez la carte mère : repérez le module HDMI, souvent entouré de condensateurs.
  4. Déconnectez les nappes (USB, alimentation) puis retirez la vis de fixation de la carte mère.

4. Dessoudage de l’ancien port

  1. Chauffez les broches avec le fer à souder et retirez la soudure à l’aide de la tresse.
  2. Utilisez la pompe pour aspirer l’excès d’étain.
  3. Contrôlez qu’aucune soudure ne relie plusieurs broches (court-circuit).

5. Installation du nouveau connecteur

  1. Positionnez le nouveau port HDMI sur les pastilles.
  2. Soudez d’abord deux coins pour le maintenir, puis terminez les broches une à une.
  3. Vérifiez à la loupe l’absence de ponts de soudure.

6. Remontage et tests

  1. Remontez la carte mère dans le châssis, reconnectez nappes et vissez.
  2. Replacez les coques et revissez les vis Torx.
  3. Branchez et allumez la PS5 : testez la sortie HDMI avec un écran.

En quelques heures et pour moins de 20 € de pièces, vous redonnez vie à votre console. Suivez rigoureusement les étapes et n’oubliez pas votre bracelet antistatique : sécurité et précision sont vos meilleurs alliés !
